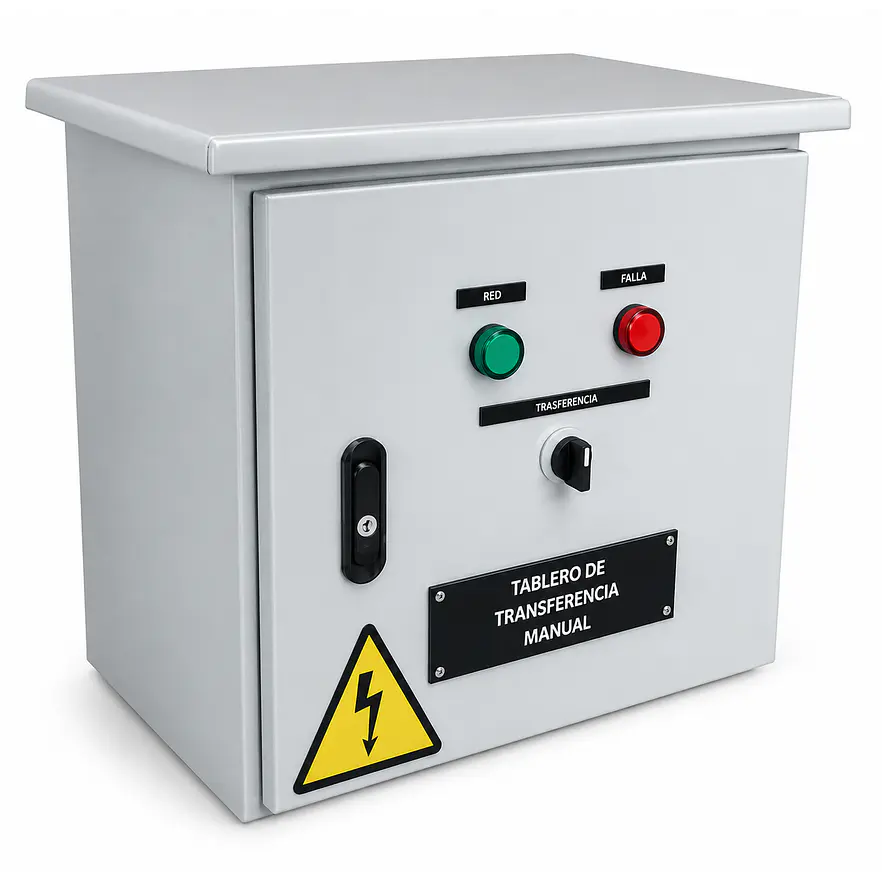

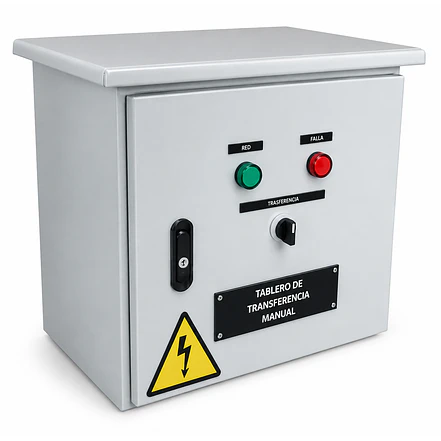

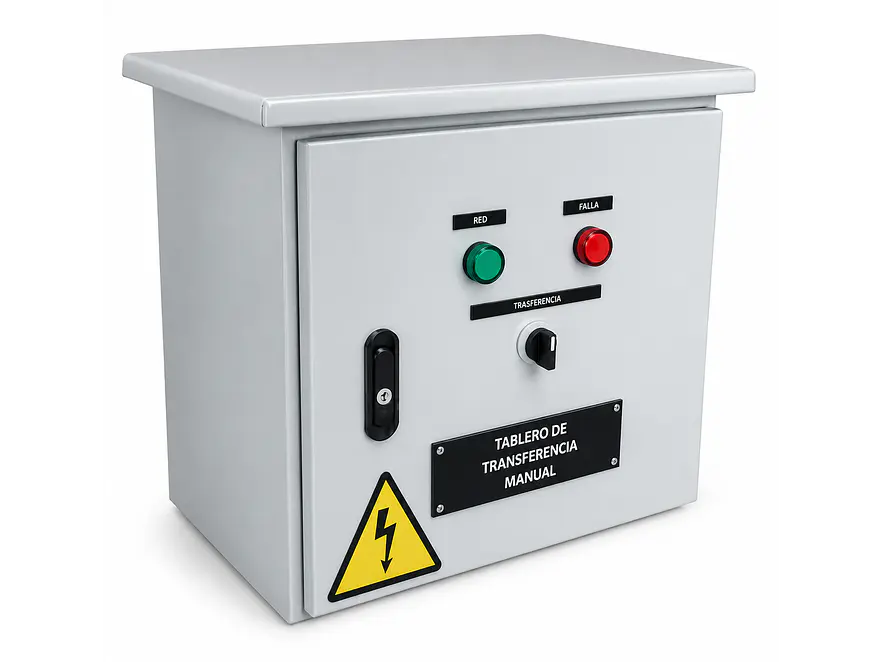

Tablero de Transferencia Manual 65A CHINT para Planta Eléctrica

Conmutación Segura de Potencia Industrial: Componentes Eléctricos CHINT, Doble Contactor y Vigilante de Tensión Integrado

El cofre de conmutación de energía modelo Tablero de Transferencia Manual de 65 Amperios representa la solución ergonómica e idónea para instalaciones comerciales, industriales y residenciales que requieren conmutar el suministro entre la red eléctrica pública y un generador a gasolina o diésel sin riesgos mecánicos o eléctricos. Su principal ventaja de ingeniería es la incorporación de dos contactores de potencia maniobrados por un selector de tres posiciones de la reconocida marca CHINT. Esto garantiza un aislamiento completo de las líneas, impidiendo de forma estricta cortocircuitos por retroalimentación o cruces accidentales de flujo energético.

Especificaciones Técnicas y Parámetros del Equipo:

• Tipo de Conmutación: Dispositivo de Transferencia Manual (El operario enciende la planta y acciona el selector para conmutar las cargas).
• Capacidad de Corriente Nominal: 65 Amperios (65 A / Disponible también en configuración de 32 A según la carga).
• Marca de Componentes e Insumos Internos: CHINT (Línea de protección y maniobra industrial estandarizada).
• Módulo de Vigilancia Eléctrica: 1 Vigilante / Relé de Tensión (Monitorea las variaciones y la estabilidad del voltaje entrante).
• Mecanismo de Selección Central: 1 Selector mecánico de 3 posiciones de alta resistencia (RED – OFF – PLANTA).
• Indicadores Ópticos de Estado (Pilotos LED):
  • Luz LED Verde: Presencia y estabilidad de alimentación desde la RED pública.
  • Luz LED Roja: Alimentación activa suministrada por la PLANTA eléctrica.
  • Luz LED Amarilla: Notificación óptica de Regreso de la RED comercial.
• Sistemas de Protecciones de Control: 4 Interruptores termomagnéticos miniatura (Mini Breakers de protección para los circuitos auxiliares).
• Etapa de Interrupción y Maniobra de Potencia: 2 Contactores de potencia industrial reforzados.
• Infraestructura de Conexión Interna: Barras de cobre aisladas dedicadas para Neutro, Tierra de protección y derivaciones de potencia.
• Chasis y Envolvente: Cofre metálico tipo industrial de alta durabilidad con pintura electrostática y cierre de seguridad.
• Nota Técnica de Suministro: No incluye cargador de batería interno de fábrica.

Ventajas Mecánicas de la Ingeniería Electromecánica CHINT:

• Doble Contactor de Potencia de Máxima Seguridad: A diferencia de las llaves selectoras simples que sufren desgaste térmico o arcos eléctricos de corriente, este tablero utiliza dos contactores independientes con enclavamiento de seguridad. Al girar la perilla, un contactor se desenergiza completamente antes de activar el segundo, garantizando una maniobra de transferencia limpia e impecable que blinda los equipos de la empresa.
• Supervisión Óptica Inteligente con Vigilante de Tensión: Su módulo de supervisión revisa la tensión de entrada antes de permitir el paso del flujo eléctrico. Además, la luz LED amarilla avisa al operario el momento exacto en que la energía pública regresa a la calle, permitiéndole retornar la perilla a la posición "RED" y apagar el generador sin cortar a ciegas los servicios de la edificación.
• Protección con Mini Breakers y Barras Dedicadas: Los circuitos internos de maniobra están protegidos individualmente por cuatro minibreakers automáticos contra sobrecargas o cortocircuitos. Sus pletinas y barras internas para conexiones a tierra y neutro agilizan el trabajo del técnico electricista, garantizando un orden de cableado impecable en el cuarto de máquinas.
• Gabinete Metálico Industrial Blindado: La carcasa de lámina de acero reinforced está tratada térmicamente contra la corrosión y la humedad, brindando un aislamiento IP seguro para entornos de trabajo severos en talleres, obras civiles o zonas industriales.

¿Por qué comprar en aztools.co?

En aztools.co, somos proveedores especialistas de equipos de generación y tableros de control eléctrico de grado industrial en Colombia. Te entregamos este tablero de transferencia manual de 65A con componentes CHINT 100% original de fábrica con certificación técnica, soporte de asesoría directa vía WhatsApp y logística de envío rápido a nivel nacional. Proteja las instalaciones de su empresa y garantice maniobras de conmutación seguras financiando sus activos con facilidades de pago digital flexible como Addi o Sistecrédito. ¡Sostenga el control de su energía junto a CHINT!

Preguntas Frecuentes (FAQ)

1. ¿Cómo funciona el procedimiento de maniobra técnica en este tablero de transferencia manual? Al ocurrir un apagón o falla en la red eléctrica comercial, el protocolo de operación es muy sencillo y seguro:

1. El operario se dirige hacia la planta eléctrica, la enciende (manual o eléctricamente) y espera a que el motor se estabilice en sus revoluciones de trabajo.
2. En el Tablero de Transferencia CHINT, gira el selector central de la posición "RED" a la posición intermedia "OFF" y luego a la posición "PLANTA". El piloto LED Rojo se iluminará confirmando que el edificio opera con la planta.
3. Cuando la energía pública retorne, el piloto LED Amarillo se encenderá. El operario vuelve a girar el selector de "PLANTA" a "RED" (el piloto LED Verde se iluminará) y finalmente procede a apagar la planta eléctrica de forma segura.

2. ¿Cuál es la diferencia entre un tablero de transferencia manual y uno de transferencia automática (TTA)?

• Transferencia Manual: Requiere estrictamente la intervención física de un operario para encender la planta y girar el selector del tablero. Es un sistema altamente confiable, robusto, económico de instalar y con un mantenimiento mecánico mínimo, idóneo para lugares con personal de turno presente o donde las interrupciones cortas no sean críticas.
• Transferencia Automática: Detecta la falla eléctrica, enciende el generador por sí sola mediante señales electrónicas y conmuta la carga en segundos sin intervención humana. (Este tablero manual no realiza el encendido automático ni incluye cargador de batería para la planta).

3. ¿Cómo sé si la capacidad de 65 Amperios es adecuada para mi planta eléctrica o instalación? Una capacidad de 65 Amperios en una red monofásica o trifásica a 220V soporta una potencia continua de aproximadamente 14 kW a 24 kVA (dependiendo del número de fases de la red). Es el tamaño perfecto para respaldar plantas eléctricas a gasolina o diésel de hasta 20 kVA en negocios medianos, clínicas, restaurantes o fincas. Si su consumo o planta es de mayor tamaño (por ejemplo, 50 kVA o 100 Amperios), se requerirá un tablero dimensionado para superior amperaje.

4. ¿Qué mantenimiento preventivo requiere este tablero con componentes CHINT para garantizar su vida útil? Aunque los contactores y componentes CHINT están diseñados para miles de ciclos de maniobra sin falla, se sugiere aplicar esta rutina de revisión de taller:

• Ajuste de bornes de potencia: Con la energía cortada por completo (sin red ni planta encendida), un técnico calificado debe reajustar los tornillos de las borneras y breakers una vez al año, ya que las dilataciones térmicas normales pueden aflojar los cables.
• Limpieza interna: Soplete de forma periódica el interior del cofre metálico con aire comprimido seco a baja presión para remover el polvo suspendido y prevenir la acumulación de humedad sobre los minibreakers y los pilotos LED.
